PROJECT · DUITSLAND · VERVANGING
Goederenlift met persoonsbegeleiding, 5.000 kg, in een bestaande schacht
Voor een internationaal cosmeticabedrijf in Duitsland verving Hublift een verouderde goederenlift. De nieuwe lift tilt 5.000 kg, past in de bestaande betonnen schacht en is na oplevering goedgekeurd door TÜV.
Hefvermogen
5.000 kg
Platform
1.720 × 2.875 mm
Hefhoogte
5.600 mm
Keuring
TÜV goedgekeurd
01 · IN HET KORT
Project in het kort
Wat er gebouwd is, waar en waarom, op één plek.
Klant
Internationaal cosmeticabedrijf met productie in Duitsland.
Type lift
Hydraulische goederenlift met persoonsbegeleiding: goederen plus één begeleider.
Schacht
Bestaande betonnen schacht van 2.430 × 3.015 mm, opnieuw gebruikt.
Deuren
Openslaande deuren van 2.800 mm hoog, in de schachtopening geplaatst.
Veiligheid
Cabine met lasergordijnen en hydraulische vergrendelingspennen op de verdieping.
Resultaat
Goedgekeurd door TÜV, zonder ingrijpende verbouwing van het gebouw.
02 · DE UITDAGING
Een verouderde lift vervangen, zonder te verbouwen
De bestaande goederenlift was verouderd en voldeed niet meer aan de huidige veiligheidseisen. Het bedrijf zocht een betrouwbare vervanging die in de bestaande schacht past, zonder ingrijpende aanpassingen aan het gebouw.
Eisen van de klant
- Maximaal gebruik van de bestaande betonnen schacht
- Hoge capaciteit voor zwaar transport tussen verdiepingen
- Veilige persoonsbegeleiding volgens Duitse TÜV-normen
- Minimale stilstand tijdens de vervanging
03 · DE OPLOSSING
Een goederenlift op maat, met cabine
Hublift ontwierp een goederenlift die precies in de bestaande schachtconstructie past. De lift heeft een volwaardige cabine met lasergordijnen, zodat één begeleider veilig mee kan reizen met de lading.
Van buitenaf rijdt de lift automatisch. Wie meereist met de goederen, gebruikt de handbediening in de cabine.
5.000 kg
Hefcapaciteit
Voor zwaar transport, zoals IBC-containers.
1.720 × 2.875
Ruim plateau (mm)
Voldoende laadruimte voor meerdere pallets.
Lasergordijnen
Cabine met persoonsbegeleiding
Veilig meereizen, conform de voorschriften.
Pennen
Hydraulische vergrendeling
Extra veiligheid bij laden op de verdieping.
2.800 mm
Openslaande deuren
Geïntegreerd in de schachtopening.
2.430 × 3.015
Bestaande schacht (mm)
Opnieuw gebruikt, zonder verbouwing.
04 · INSTALLATIE EN KEURING
Gemonteerd in de bestaande schacht, goedgekeurd door TÜV
De lift is geplaatst in de bestaande betonnen schacht van 2.430 × 3.015 mm. Door zorgvuldige planning verliep de montage vlot, met minimale hinder voor de productie.
Na de installatie is de goederenlift geïnspecteerd en goedgekeurd door TÜV, het Duitse keuringsinstituut. Daarmee voldoet de lift aan alle Duitse veiligheidseisen voor goederenliften met persoonsbegeleiding.
01 · Demontage oude lift
02 · Montage in de schacht
03 · Instructie gebruikers
04 · TÜV-keuring
05 · PROJECTFOTO'S
De goederenlift in gebruik

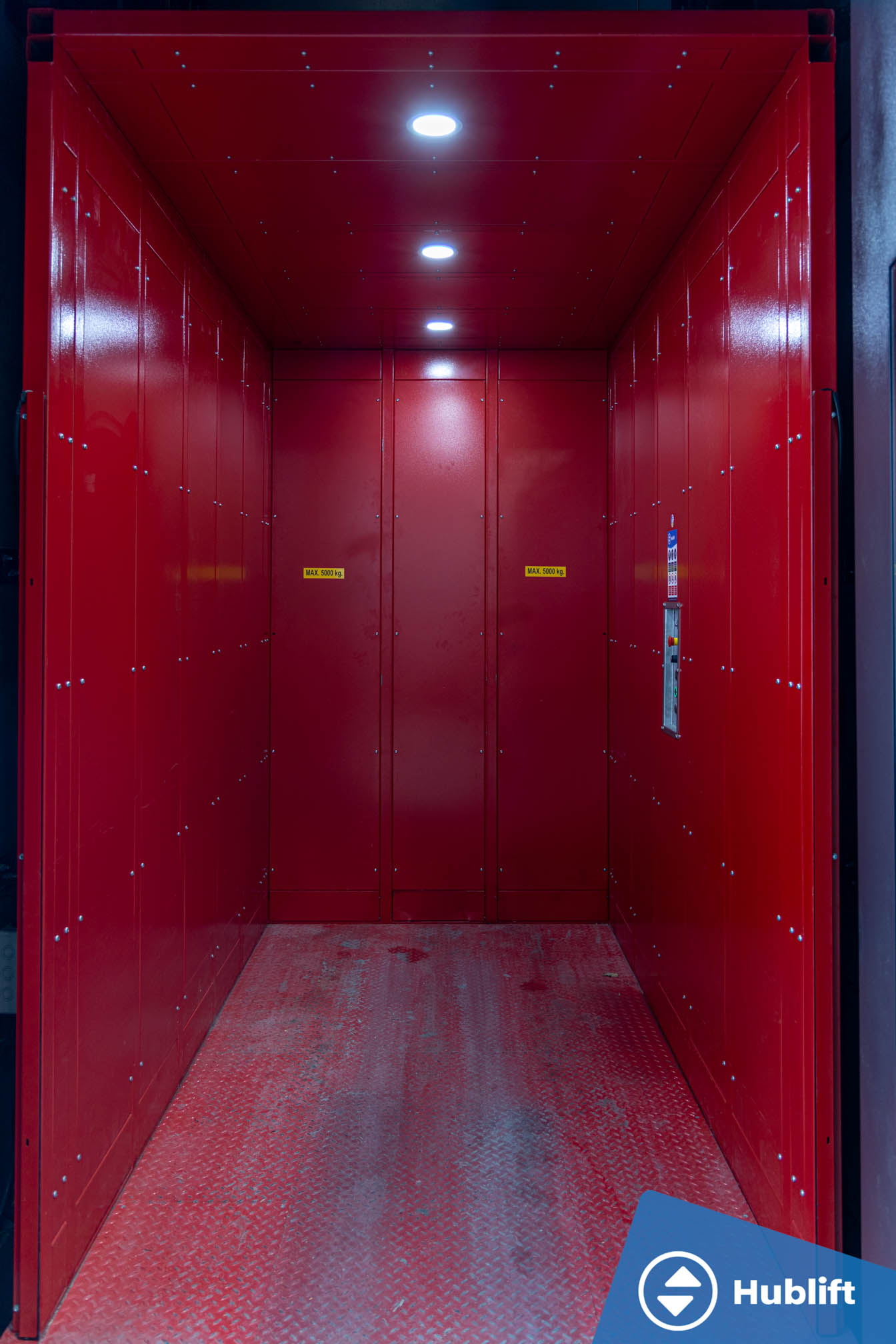

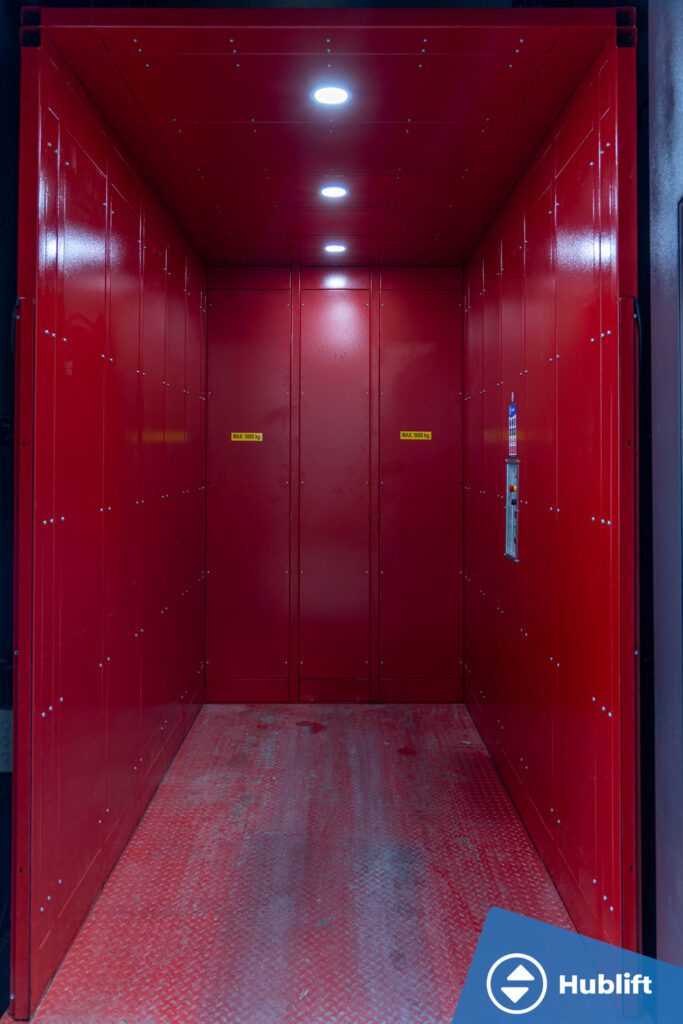

Deuren van 2.800 mm hoog

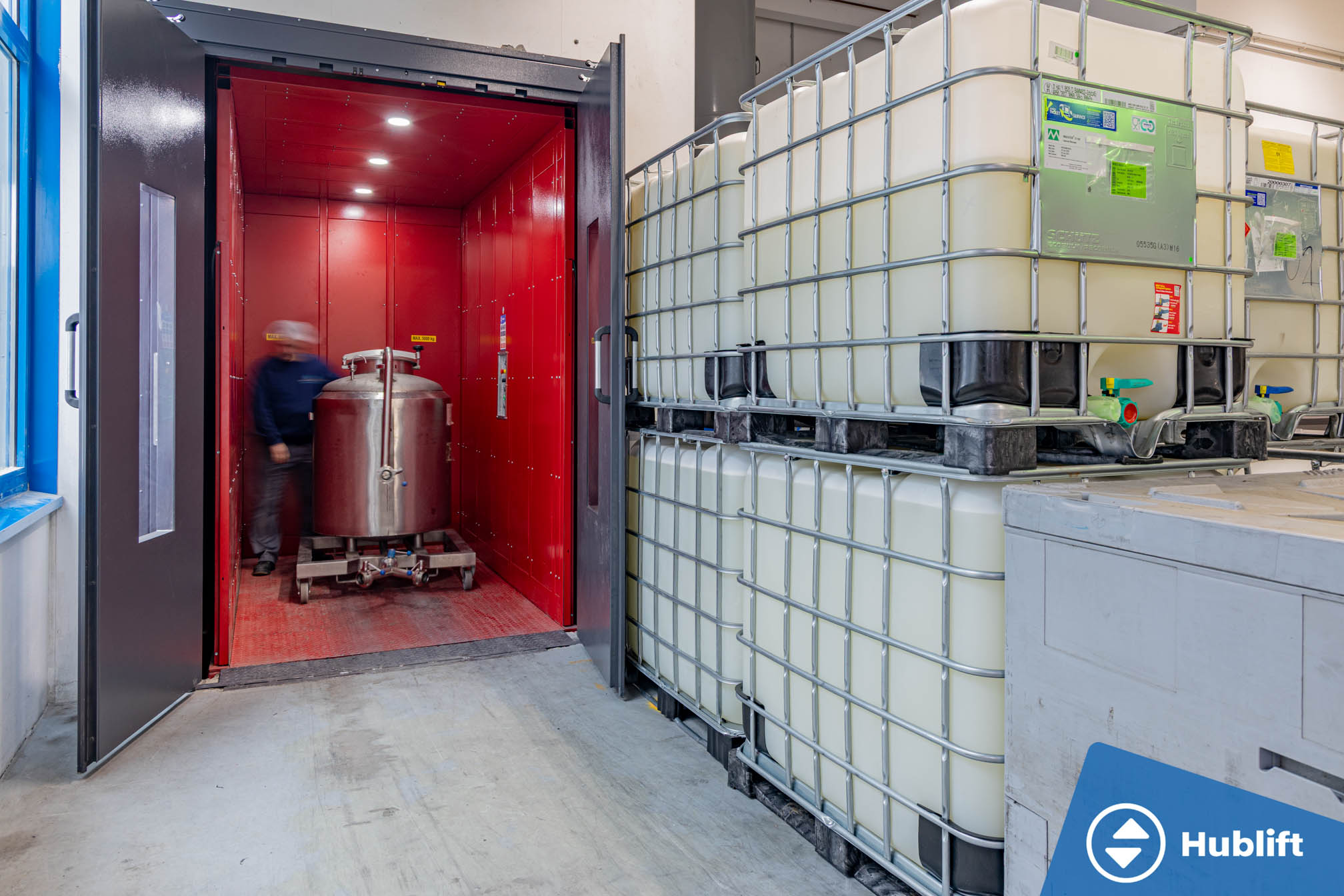

Twee IBC-containers passen boven op elkaar in de cabine.

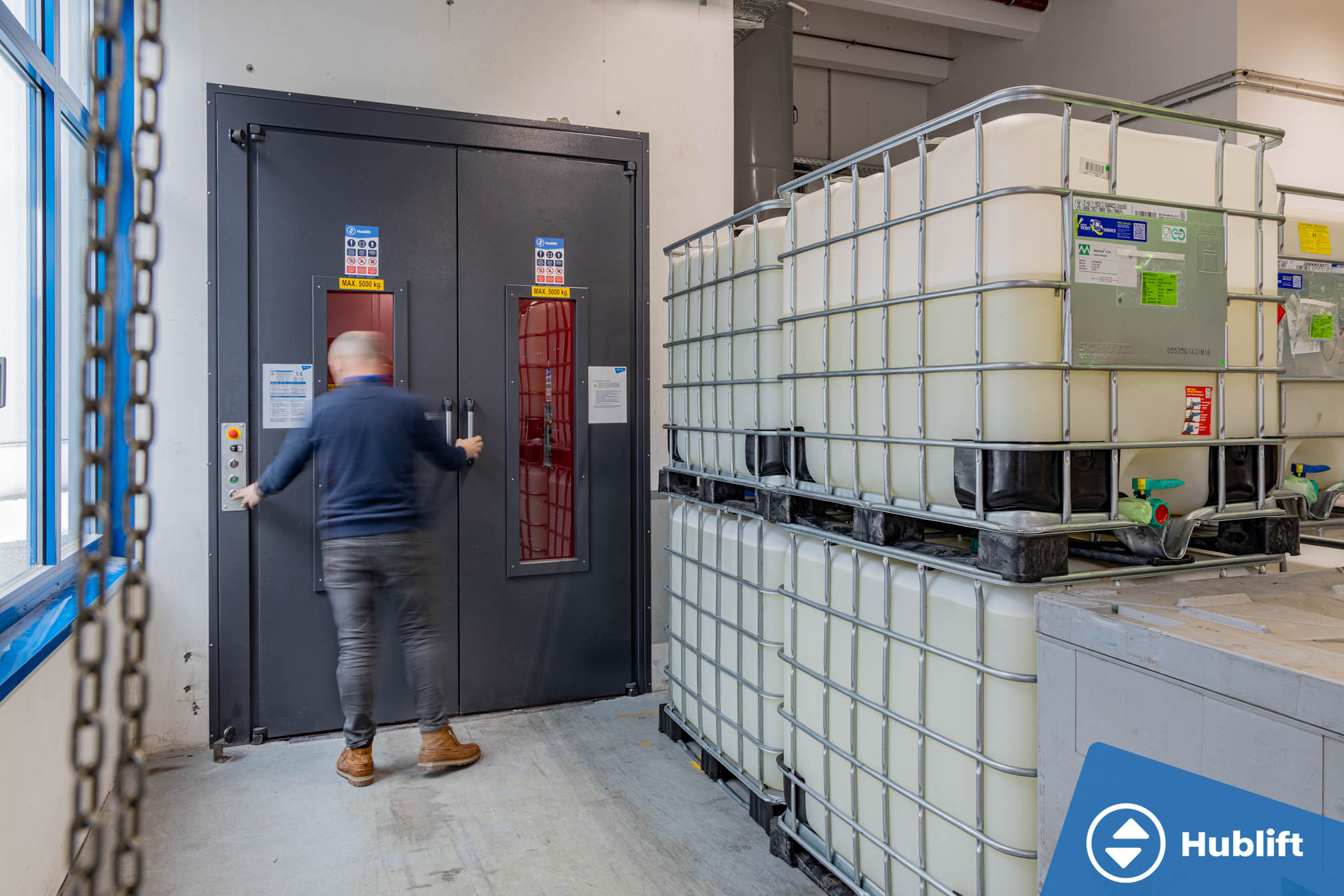

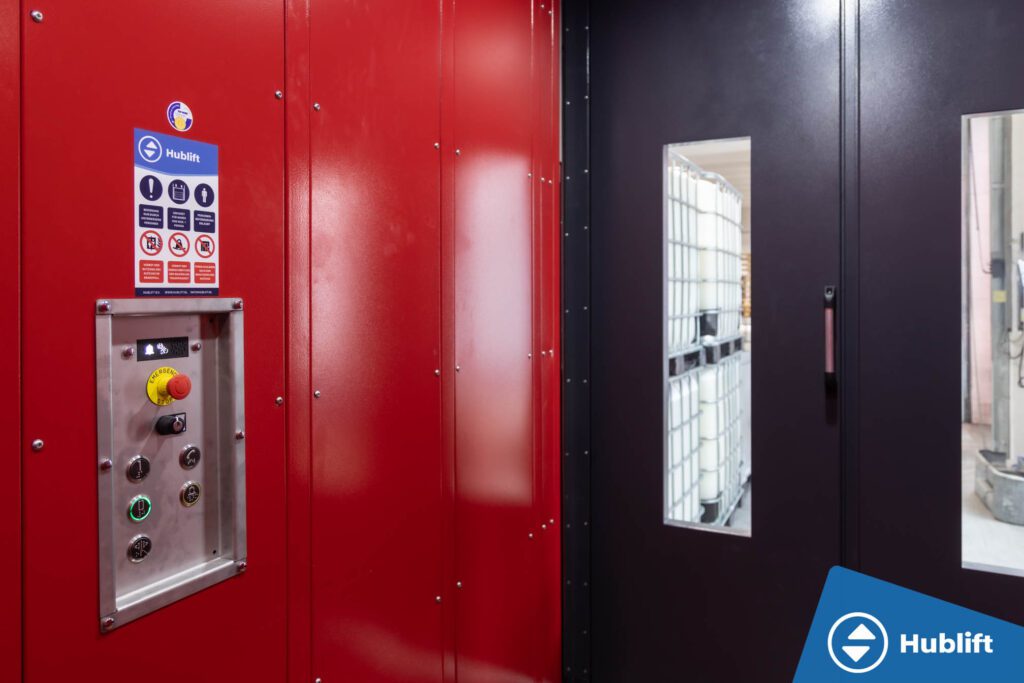

Alleen met sleutel
Alleen geïnstrueerde gebruikers bedienen de lift. Het paneel in de cabine heeft noodcommunicatie en alarm.

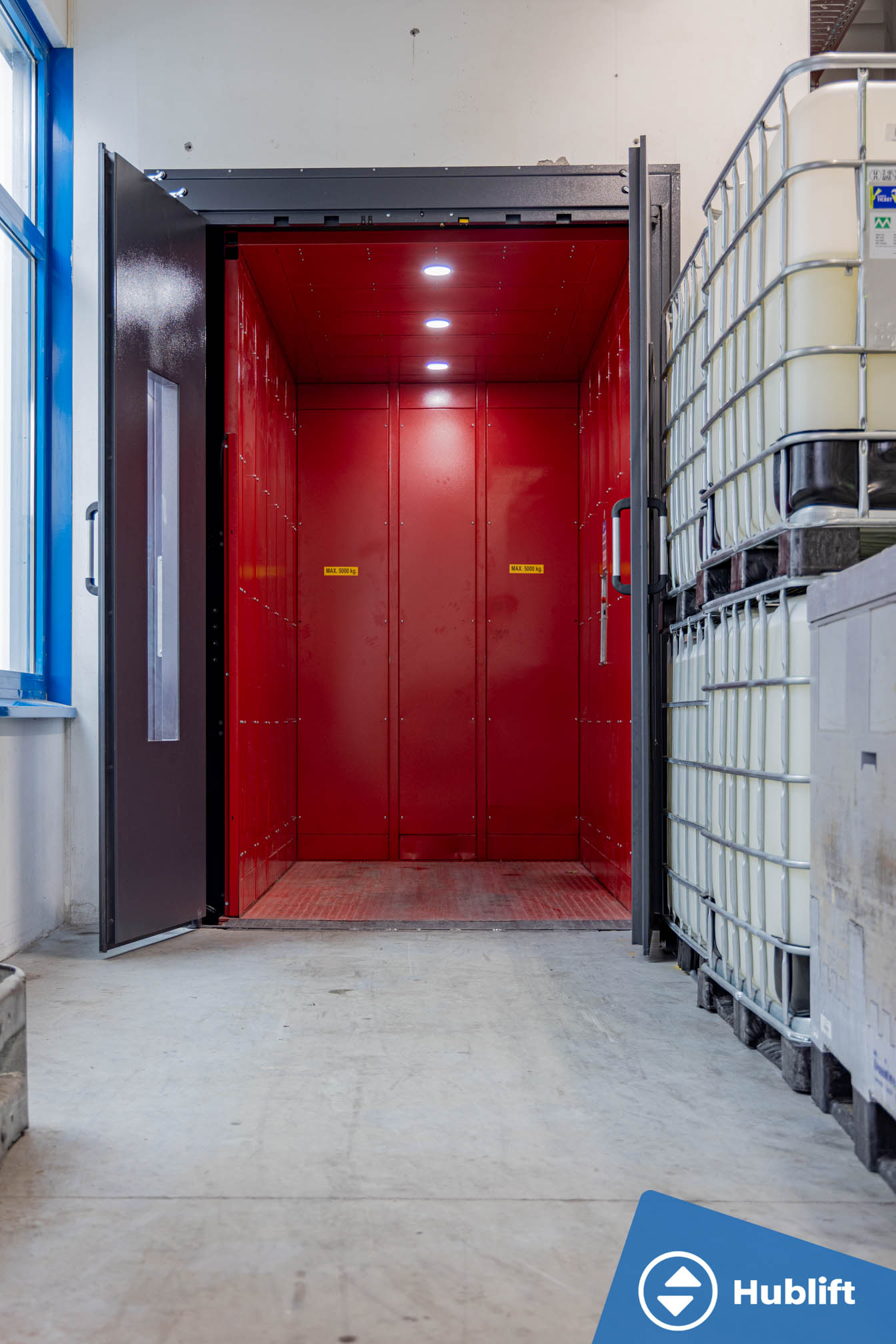

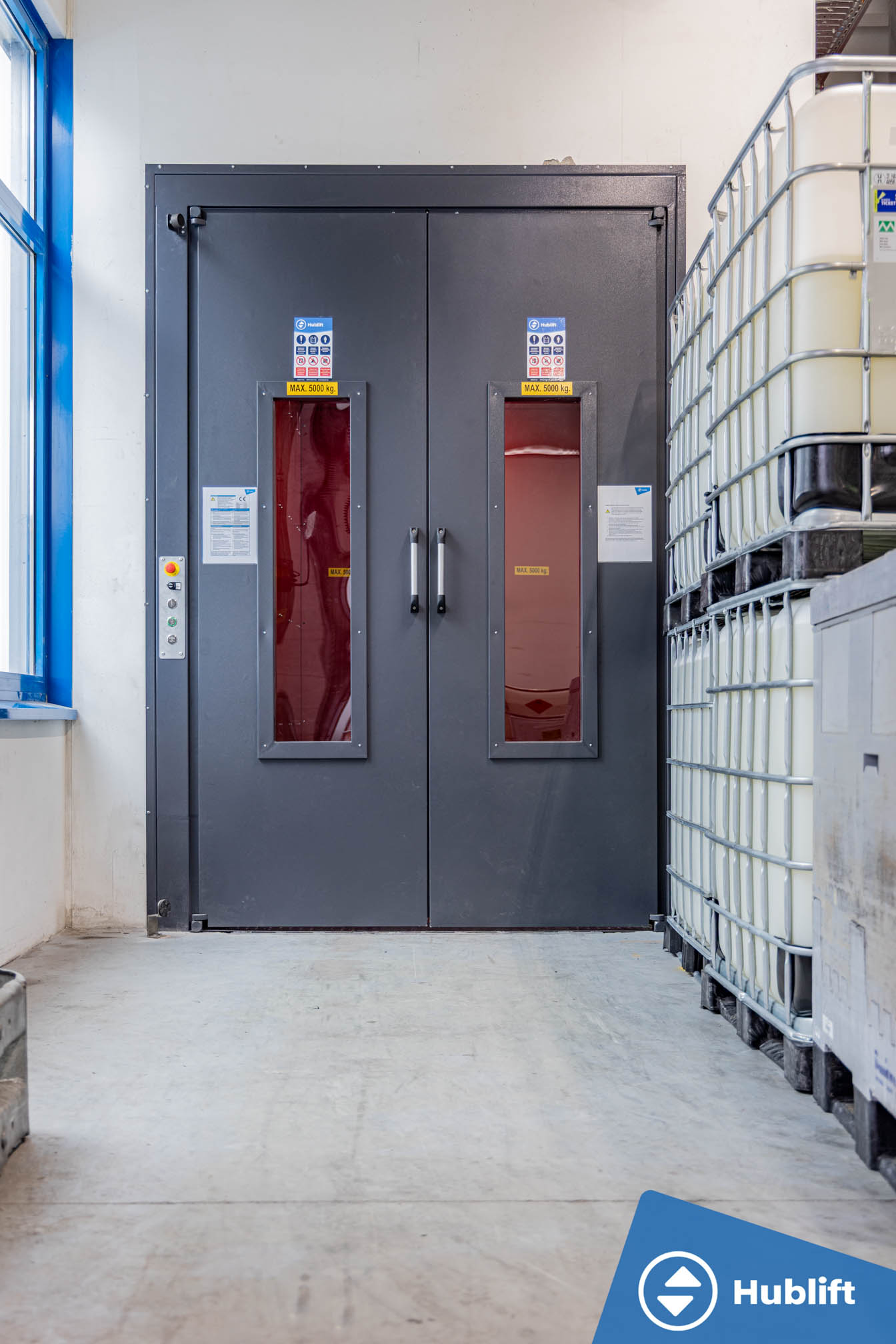

Naadloos in de schacht
De deuren zijn volledig in de bestaande schacht opgenomen.

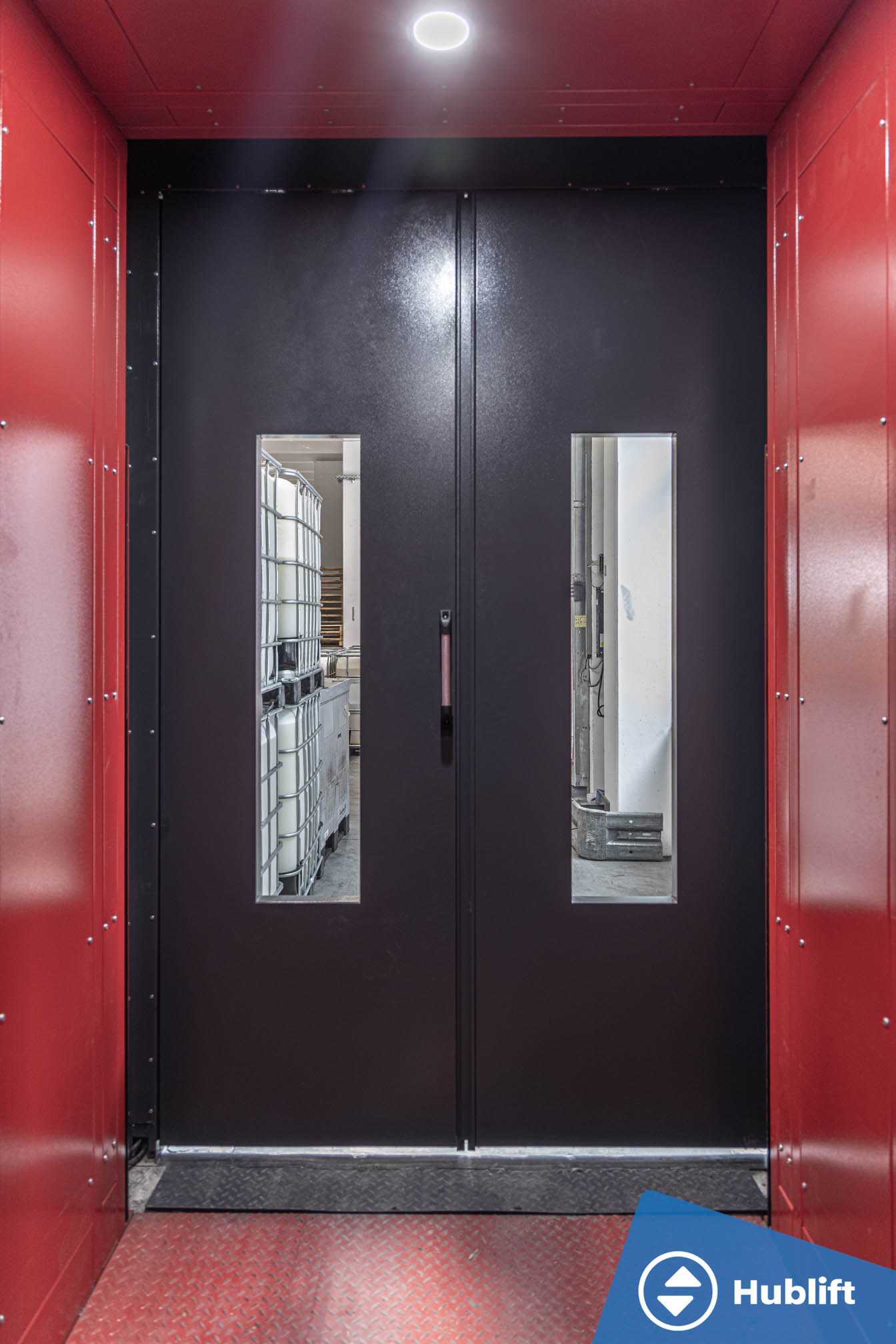

Verlicht, met kijkvensters
Andere gebruikers zien altijd waar de lift zich bevindt.
Rode laadzone
De rode kleur markeert het platform. Goederen staan altijd binnen die zone.
06 · HET RESULTAAT
Modern, veilig en kostenefficiënt
De klant heeft nu een moderne goederenlift die voldoet aan alle Duitse veiligheidseisen. De lift vervoert goederen betrouwbaar tussen de verdiepingen, met veilige persoonsbegeleiding wanneer dat nodig is.
Omdat de bestaande schacht opnieuw is gebruikt, bleef het project kostenefficiënt en was er geen grote aanpassing aan het gebouw nodig.
