GOEDERENLIFTEN · MET SCHACHT

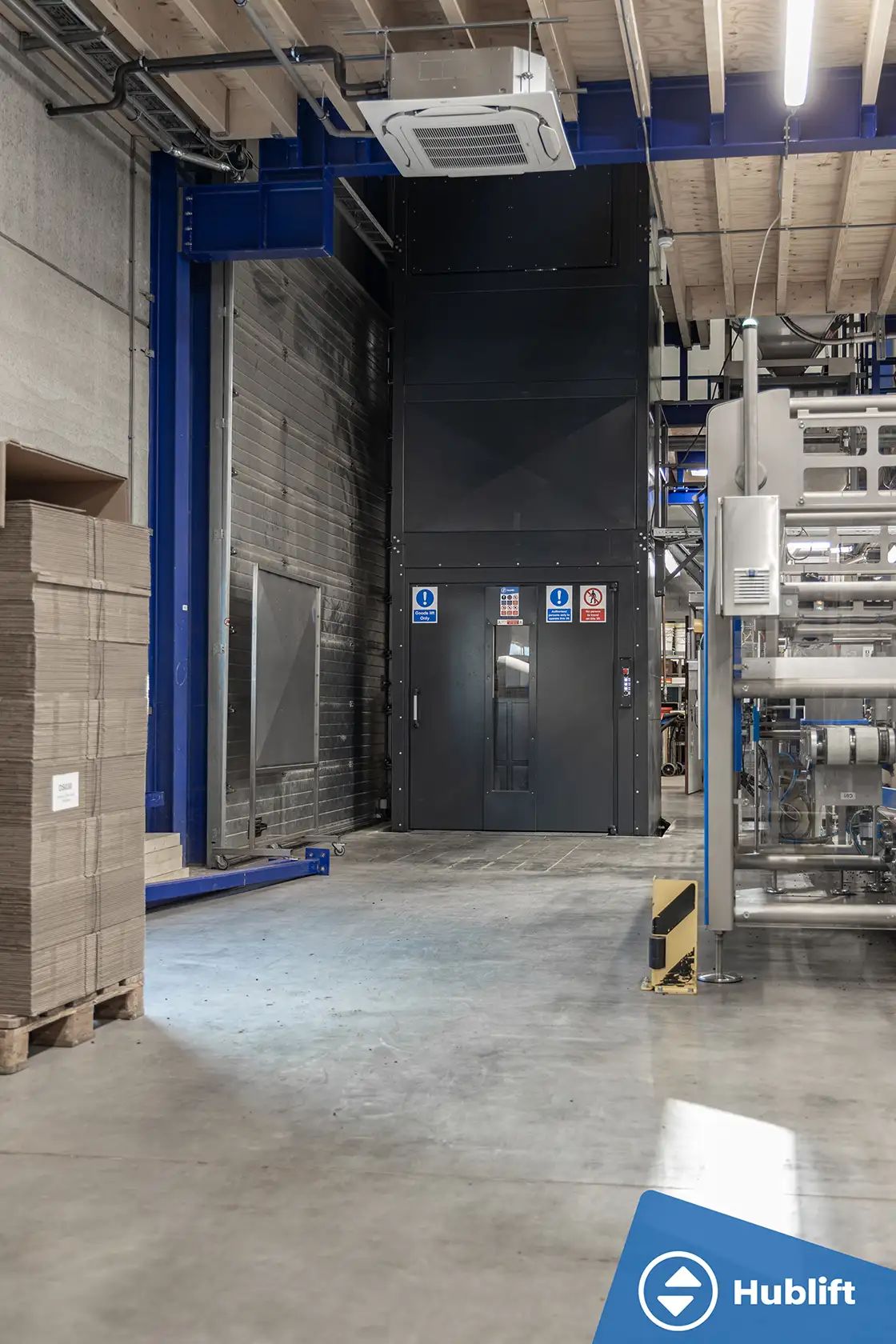

Goederenlift met zelfdragende schacht
Geen liftschacht in uw pand? Een goederenlift met zelfdragende stalen schacht staat vrij in de ruimte, bijvoorbeeld naast een mezzanine of tussen de stellingen. Hublift levert de lift compleet met schacht en deuren, met een hefvermogen tot 10.000 kg.
Hefvermogen
Tot 10.000 kg
Schacht
Staal, dicht of open
Liftput
150 mm of oprijplaat
Garantie
24 maanden
01 · IN HET KORT
Goederenlift met schacht in het kort
De belangrijkste feiten, op één plek.
Geen bouwkundige schacht
De stalen schacht draagt zichzelf. Er is geen betonnen liftschacht nodig.
Uitvoering
Dicht met stalen panelen, of een open frame met gaaspanelen. Bij een open frame zijn de deuren ook open.
Plaatsing
Bijna overal: in een magazijn, naast een mezzanine, in de stellingen of buiten.
Deuren
De veiligheidsdeuren zitten in de schacht, bij elke ingang.
Afwerking
Standaard gespoten staal in RAL 7024, of een RAL-kleur naar keuze.
Norm
CE-gemarkeerd, volgens Machinerichtlijn 2006/42/EG.
02 · OPBOUW
Een complete lift, inclusief schacht
Bij een goederenlift met schacht levert Hublift alles: het platform, de hydraulische aandrijving, de stalen schacht en de deuren. De schacht staat vrij in de ruimte en wordt met weinig onderdelen opgebouwd. Zo blijft hij stevig, ook bij een hoog hefvermogen.
Bovenop zit geen dak, maar een stalen kruis dat de hoeken verbindt. Het Hublift-logo komt boven de landingsdeur.
De schacht kan door een verdiepingsvloer heen steken, zodat de lift precies aansluit op elke vloer.
03 · KEUZEHULP
Wanneer kiest u een goederenlift met schacht?
Er is geen liftschacht
De zelfdragende schacht vervangt de bouwkundige schacht. U hoeft niet te verbouwen.
De lift komt bij een mezzanine
De schacht past in of naast de mezzanine. Bekijk het project bij TRL Fulfilment.
Er staan machines of stellingen
De schacht is op maat, dus hij past tussen wat er al staat.
De lift komt buiten
Met een schacht voor buitengebruik en een passende IP-beschermingsklasse.
04 · SPECIFICATIES
Technische specificaties
Standaardwaarden. Elke lift wordt op maat gebouwd, dus uw uitvoering kan afwijken.
Aantal cilinders
1 tot 4
Motor
2,2 kW, 400 V / 50 Hz
Snelheid
0,15 m/s
Hefvermogen
Tot 10.000 kg, afhankelijk van het platform
Vloeruitsparing
150 mm, of een oprijplaat
Besturingskast
500 × 500 × 1.300 mm, binnen 2 m van de lift
Deuren
Enkele of dubbele openslaande deuren, 2.000 tot 2.500 mm hoog
Schacht
Gespoten staal, standaard RAL 7024
Veiligheid
Beveiligd tegen overbelasting, slang- en kettingbreuk en ongecontroleerde bewegingen
05 · OPTIES
Opties en uitvoeringen
Schacht in RAL-kleur
Pas de schacht aan uw pand aan, met een RAL-kleur naar keuze of afgewerkt met glas.
Schacht voor buitengebruik
Een schacht die tegen weer en wind kan, met een passende IP-beschermingsklasse.
Persoonsbegeleiding
Eén begeleider reist mee in een gesloten cabine. Zie de goederenlift met persoonsbegeleiding.
Elektrische roldeuren
Geen ruimte voor openslaande deuren? Roldeuren gaan snel open en dicht.
Cabine
Een (deels) gesloten cabine, met veiligheidssensoren bij de in- en uitgang.
Oprijplaat
Kan er geen put van 150 mm komen? Dan rijdt u via een oprijplaat naar binnen.
06 · LIFTCONFIGURATOR
Stel uw goederenlift met schacht samen in 3D
Kies hefvermogen, schacht, deuren en stops in de liftconfigurator. U ziet de lift direct in 3D en vraagt een offerte aan op basis van uw eigen ontwerp.
07 · PROJECTEN
Goederenliften met schacht in de praktijk
Echte projecten met een zelfdragende schacht, met eigen foto’s.

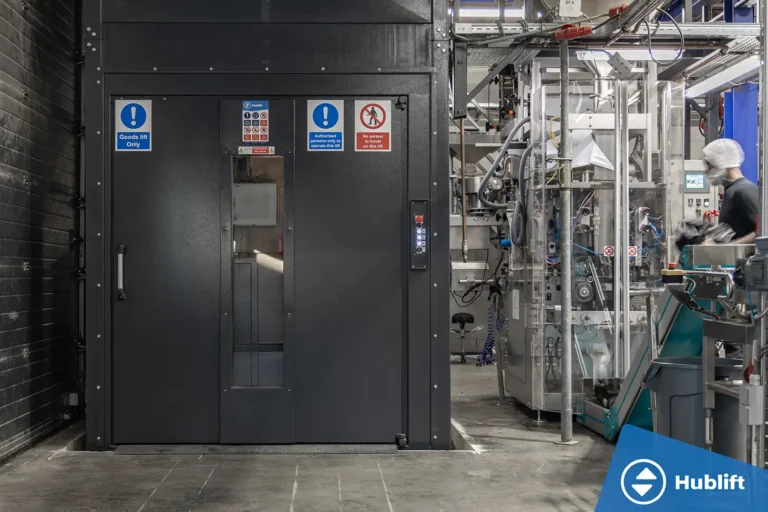

Hydraulische goederenlift voor koffiebranderij Beans Coffee
Hublift plaatste bij Beans Coffee in Ittervoort een hydraulische goederenlift van 1.000 kg met 3 stops. Bekijk de oplossing, specificaties en projectfoto’s. Bekijk project

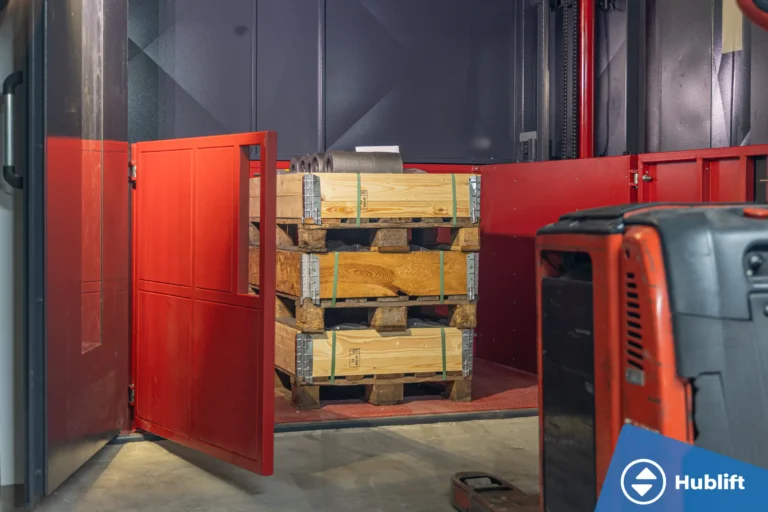

Industriële goederenlift van 2.000 kg voor zware materialen
Tweede goederenlift voor Märkisches Werk: 2.000 kg, een zelfdragende schacht in de bestaande put en hydraulische vergrendeling tegen wegzakken. Bekijk project

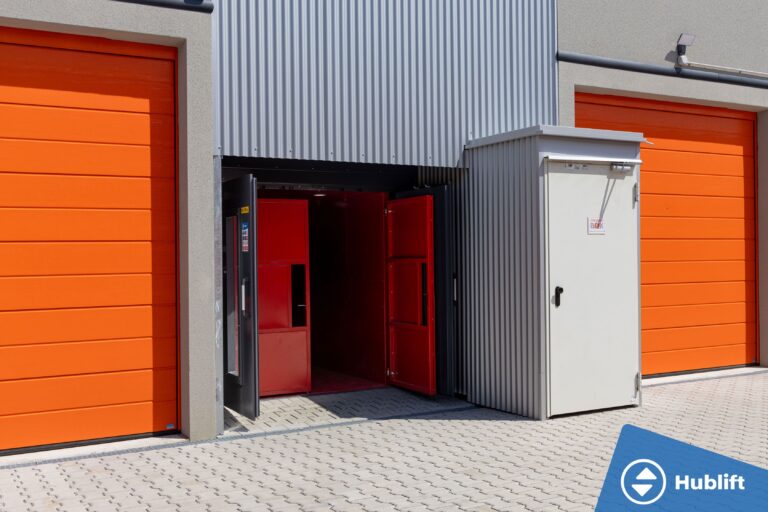

Twee goederenliften voor self storage Speicher Box
Hublift leverde twee hydraulische goederenliften van 1.000 kg met cabine voor een self storage-locatie van Speicher Box in Duitsland, volledig op maat. Bekijk project
08 · VEELGESTELDE VRAGEN
Vragen over de goederenlift met schacht
Wat is een zelfdragende liftschacht?
Een stalen schacht die zichzelf draagt. Hij staat vrij in de ruimte, dus er is geen betonnen liftschacht nodig.
Kan de schacht buiten staan?
Ja. Er is een uitvoering voor buitengebruik, met een passende IP-beschermingsklasse.
Kan de schacht een andere kleur krijgen?
Ja. Standaard is RAL 7024, maar elke RAL-kleur is mogelijk. Ook afwerking met glas kan.
Hoe diep moet de liftput zijn?
150 mm is genoeg. Is een put niet mogelijk, dan plaatsen we een oprijplaat.
Wat kost een goederenlift met schacht?
Een goederenlift van Hublift kost vanaf €25.000. De prijs hangt vooral af van het aantal stops, de hefhoogte en de schacht. Zie de goederenlift prijzen.
Hoe lang is de levertijd?
Gemiddeld 10 tot 12 werkweken na goedkeuring van de tekening, plus circa 2 weken montage door eigen monteurs.
09 · VERDER LEZEN
Andere uitvoeringen
Hydraulische goederenlift
Voor een bestaande bouwkundige schacht.
Met persoonsbegeleiding
Eén begeleider reist mee met de lading.
Met rollenbanen
Laadt en lost pallets automatisch.
Alles over goederenliften
Typen, hefvermogen, opties en prijzen.
Geen schacht, wel een lift nodig?
Vertel ons wat er omhoog moet en hoe uw pand eruitziet. We komen vrijblijvend kijken en adviseren wat mogelijk is.
