LASTENAUFZÜGE · ROLLENBAHNEN
Lastenaufzug mit Rollenbahnen
Ein Lastenaufzug mit Rollenbahnen lädt und entlädt Paletten automatisch, ohne dass ein Gabelstapler am Aufzug benötigt wird. Bidirektionale Rollenbahnen führen die Waren in beide Richtungen zu und ab. Ideal, wenn Sie täglich viele Paletten zwischen Stockwerken bewegen.
Laden und Entladen
Automatisch
Rollenbahnen
Bidirektional
Türen
Rolltore
Garantie
24 Monate
01 · KURZ BÜNDIG
Lastenaufzug mit Rollenbahnen im Überblick
Die wichtigsten Fakten auf einen Blick.
Vollautomatisch
Paletten fahren über Rollenbahnen in den Aufzug hinein und wieder heraus. Es muss kein Gabelstapler am Aufzug bereitstehen.
Zwei Richtungen
Die Rollenbahnen drehen sich in beide Richtungen. So laufen Retourenströme über dieselbe Route.
Kopplung
Der Aufzug lässt sich an Ihre Zuführ- und Abfuhrbahnen sowie an Ihren internen Transport anbinden.
Geschlossener Schacht
Standardmäßig ein Schacht mit massiven Paneelen aus verzinktem Stahl.
Rolltore
Schnell öffnende Rolltore, passend zu einem automatischen Warenstrom.
Norm
CE-gekennzeichnet, gemäß Maschinenrichtlinie 2006/42/EG.
02 · SO FUNKTIONIERT ES
Paletten fahren selbstständig in den Aufzug hinein und heraus
Eine Palette kommt über eine Rollenbahn am Aufzug an. Das Rolltor öffnet sich, die Palette rollt auf die Plattform und der Aufzug bringt sie in das andere Stockwerk. Dort rollt die Palette auf der anderen Seite wieder heraus.
Da die Rollenbahnen in zwei Richtungen arbeiten, gelangt der Retourenstrom über dieselbe Route zurück. Mit einer SPS-Steuerung können Sie jede Palette verfolgen.
Das System ist leise und zuverlässig, und die Mitarbeiter müssen nicht am Aufzug stehen.
03 · ENTSCHEIDUNGSHILFE
Wann entscheidet man sich für einen Lastenaufzug mit Rollenbahnen?
Viele Paletten pro Tag
Ein automatischer Aufzug verarbeitet einen konstanten Palettenstrom, ohne Wartezeiten für einen Gabelstapler.
Weniger Gabelstapler in der Halle
Das Hin- und Herfahren von Gabelstaplern zwischen den Räumen gehört weitgehend der Vergangenheit an. Das erhöht die Sicherheit.
Retourenströme
Waren bewegen sich dank bidirektionaler Rollenbahnen auf derselben Route hin und zurück.
Ein bestehendes Transportsystem
Der Aufzug wird an Ihre Zuführ- und Abfuhrbahnen gekoppelt. Sehen Sie sich dazu das Projekt bei einer Zeitungsdruckerei in Belgien an.
04 · SPEZIFIKATIONEN
Technische Spezifikationen
Standardwerte. Jeder Aufzug wird nach Maß gefertigt, daher kann Ihre Ausführung abweichen.
Menge Zylinder
1 bis 4
Motor
Mindestens 3 kW, 400 V / 50 Hz
Geschwindigkeit
0,15 m/s
Rollenbahnen
Bidirektional, an Ihren internen Transport gekoppelt
Bodenaussparung
150 mm
Schaltschrank
1.200 × 500 × 2.000 mm, innerhalb von 2 m vom Aufzug entfernt
Türen
Rolltore
Schacht
Geschlossen, verzinkter Stahl
Sicherheit
Automatische Nivellierung, gesichert gegen Überlastung, Schlauch- und Kettenbruch
05 · OPTIONEN
Optionen und Ausführungen
Feuerhemmende Türen
Für Situationen, in denen der Aufzug zwischen Brandabschnitten steht.
Schiebetüren
Eine Alternative zu Rolltoren.
Kabine
Eine (teilweise) geschlossene Kabine mit Sicherheitssensoren am Ein- und Ausgang.
Schacht in RAL-Farbe
Ein selbsttragender Schacht in einer RAL-Farbe Ihrer Wahl. Lesen Sie mehr über den Lastenaufzug mit Schacht.
Schacht für den Außenbereich
Ein Schacht, der Wind und Wetter standhält, mit passender IP-Schutzklasse.
Hohe Tragfähigkeit
Für schwere Paletten liefern wir den Aufzug mit 2 oder 4 Zylindern für zusätzliche Stabilität.
06 · LIFTKONFIGURATOR
Stellen Sie Ihren Lastenaufzug in 3D zusammen
Wählen Sie Tragfähigkeit, Schacht, Türen und Haltestellen im Aufzugskonfigurator. Sie sehen den Aufzug sofort in 3D und fordern ein Angebot auf Basis Ihres Entwurfs an. Bei der Kopplung mit Rollenbahnen beraten wir Sie anschließend gerne persönlich.
07 · PROJEKTE
Automatisierung und Logistik in der Praxis
Echte Projekte mit eigenen Fotos: Rollenbahnen, Mezzanine und Kühlhaus.

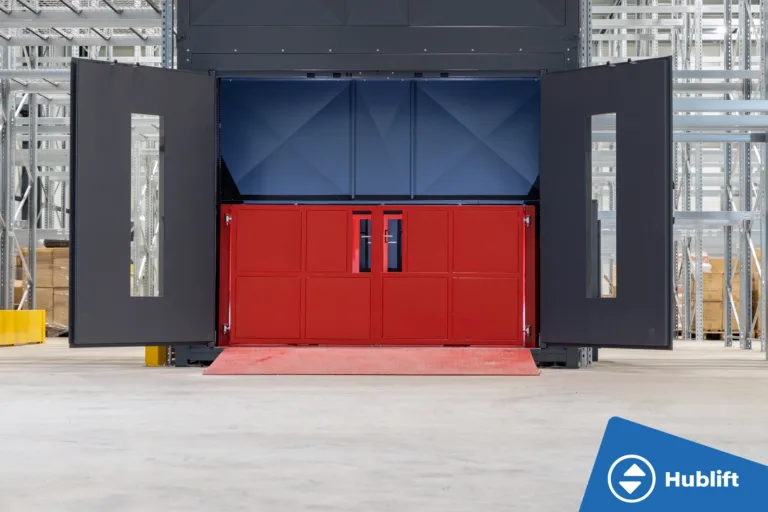

Lastenaufzug für die Mezzanine von TRL Fulfilment
Lastenaufzug von 1.000 kg mit selbsttragendem Schacht, gemeinsam mit Dexion in die Mezzanine von TRL Fulfilment integriert. Bekijk project
Vier Lastenaufzüge für das Kühl- und Gefrierterminal von Frigo
Vier Lastenaufzüge mit 5.000 kg Tragkraft für das Kühl- und Gefrierterminal von Frigo, auch für Gabelstapler und große Temperaturunterschiede geeignet. Bekijk project

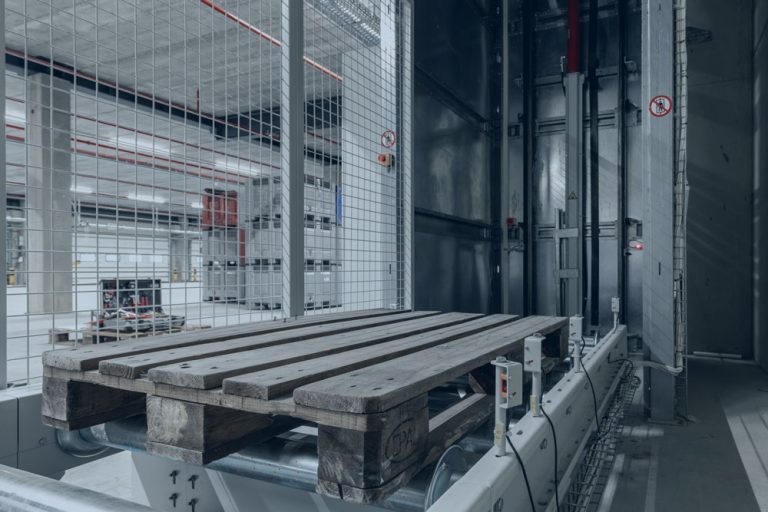

Automatisierte Lastenaufzüge mit Rollenbahnen
Zwei automatisierte Lastenaufzüge mit bidirektionalen Rollenbahnen für eine Zeitungsdruckerei in Belgien. Bekijk project
08 · HÄUFIG GESTELLTE FRAGEN
Fragen zum Lastenaufzug mit Rollenbahnen
Was ist ein Lastenaufzug mit Rollenbahnen?
Ein Lastenaufzug, der Paletten automatisch über Rollenbahnen be- und entlädt. Es muss kein Gabelstapler oder Mitarbeiter am Aufzug bereitstehen.
Was bedeutet bidirektional?
Die Rollenbahnen drehen sich in beide Richtungen. So werden Waren und Retourenströme über dieselbe Route abgewickelt.
Kann der Aufzug an unser Transportsystem gekoppelt werden?
Ja. Der Aufzug lässt sich an Ihre Zuführ- und Abfuhrbahnen anbinden. Mit einer SPS-Steuerung kann der Warenstrom verfolgt werden.
Welche Türen hat der Aufzug?
Standardmäßig Rolltore. Feuerhemmende Türen und Schiebetüren sind optional möglich.
Was kostet ein Lastenaufzug mit Rollenbahnen?
Ein Lastenaufzug von Hublift kostet ab 25.000 €. Bei Rollenbahnen hängt der Preis auch von den Zuführ- und Abfuhrbahnen ab. Siehe Lastenaufzug Preise.
Wie lange ist die Lieferzeit?
Durchschnittlich 10 bis 12 Arbeitswochen nach Genehmigung der Zeichnung. Die Montage von Aufzug und Rollenbahnen planen wir gemeinsam mit Ihnen.
09 · WEITERLESEN
Andere Ausführungen
Hydraulischer Lastenaufzug
Für einen vorhandenen bauseitigen Schacht.
Lastenaufzug mit Schacht
Freistehender Stahlschacht, kein bauseitiger Schacht erforderlich.
Mit Personenbegleitung
Eine Begleitperson fährt mit der Ladung mit.
Alles über Lastenaufzüge
Typen, Tragfähigkeit, Optionen und Preise.
Ihren Warenstrom automatisieren?
Erzählen Sie uns von Ihren Paletten, Stockwerken und Ihrem Transportsystem. Wir kommen unverbindlich vorbei und beraten Sie über die Möglichkeiten.
